產品說明
品牌：騰祺TQR

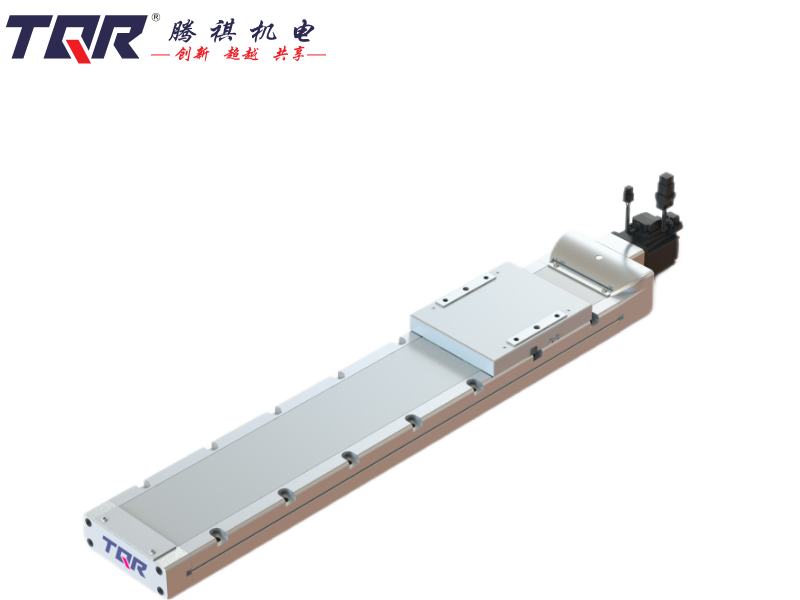

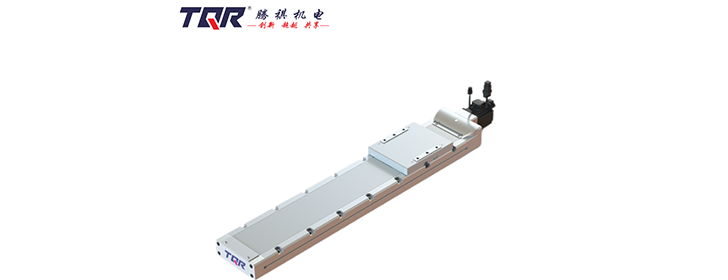

產品名稱: 導軌內嵌式寬型模組
應用：焊接、搬運、點膠、上下料等。
產品特點:
1. 產品體積小，重量輕，便于安裝及維護；
2. 高剛性、高精度、高速度、高負載、高推力、可靠性強；
3. 設計獨特、防磨性高、壽命長;
4. 采用不銹鋼帶防塵結構，防塵防濺；
5.從小型到大型，產品類型豐富，可支持各類用途。
規格一覽表
|
型號
|
圖片
|
尺寸
|
重復定位精度
|
行程
|
基本參數
|
下載
|
|
TLN-W10
|
|
W100*H47
|
±0.02/0.01
|
50-500
|
|
導程
|
2
|
|
最高速度（mm/sec）
|
100
|
|
最大負載
|
水平:40
垂直:10
|
|
|
|
TLN-W12
|
|
W120*H55.3
|
±0.02/0.01
|
50-800
|
|
導程
|
5 10
|
|
最高速度（mm/sec）
|
500
|
|
最大負載
|
水平：70
垂直：17
|
|
|
|
TLN-W14
|
|
W140*H69
|
±0.02/0.01
|
50-800
|
|
導程
|
5 10
|
|
最高速度（mm/sec）
|
500
|
|
最大負載
|
水平:70
垂直:17
|
|
|
|
TLN-W16
|
|
W160*H70.50
|
±0.02/0.01
|
50-1100
|
|
導程
|
5 10 16 20 30
|
|
最高速度(mm/sec)
|
1500
|
|
最大負載
|
水平：160
垂直：50
|
|
|
產品應用示例
